煤泥烘干机





煤泥烘干机

【生产能力】:300-3000吨/天

【占地面积】: 360㎡

【电机功率】:175-450kw

【适用物料】:炼焦浮选尾煤、动力煤洗选煤泥、其它次生煤泥

煤泥烘干机描述

     东鼎干燥国内专业的煤泥烘干机厂家为您提供大型煤泥烘干机研发设计、制造安装、售后服务一条龙服务。

询价 联系电话

配件服务 服务承诺 视频中心

        大饭铺煤泥烘干机项目

        煤泥来自于煤炭开采、生产加工过程中产生的附属物,所有煤炭生产过程里都会或多或少的有煤泥产生,根据产生的机理不同,其利用价值也不一样。但是随着煤泥堆放量的持续大量增加,给整个社会以及煤炭生产行业都来了包袱,同时随着煤炭资源的日趋紧张,诞生了煤泥烘干这个新兴行业。目前,我国每年的煤泥排放量大约有3000—4000万吨,其中的利用率不超过20%,如果能够将这些堆积如山的煤泥烘干后生产工业或者民用型煤,对煤泥就地消化,不仅可以在一定程度上缓解我国日趋紧张的煤炭供应,同时减少矿区的环境污染,还可以带来巨大的经济效益和良好的社会效益。煤泥进行烘干提质的技术难点:在进料阶段易粘结形成团状,造成进料困难;在烘干过程中物料同筒体及扬料装置易相互粘结,难以行进;在烘干机内干燥过程中,物料逐渐变硬,球块状物料内壁水分难以被烘出。

        郑州市东鼎干燥设备有限公司生产的煤泥专用烘干机根据不同的煤泥特性,严格控制烘干机的干燥温度、压力、风量、转速,并通过滚筒内部不同形式的扬料装置、清扫装置、破碎装置很好的解决煤泥烘干过程中的粘壁问题。顺流烘干,充分实现热交换和热转化,提高了烘干效率和热利用率,降低了尾气温度和尾气粉尘的排放浓度,确保达到节能减排和绿色环保的目的。 东鼎干燥针对不同的市场需求、不同环境、不同状态的煤泥特性及生产能力、环保要求等进行最优化的系统配置,来满足客户的不同需求,公司产品已形成规模化、大型化,系列化的节能环保型的干燥系统,已有30多种系列产品,并有不同的干燥机内部结构,以保证烘干效果。干燥设备直径从Φ1.9~Φ4.5米,长度从16米~30米各种规格,日处理量从200~2000吨,入料水分30±5%,干燥水分可降至10±2%,甚至更低,对于粒度细、含水高、粘度大的泥料(煤泥)在干燥过程中不粘结、不棚拱、不堵塞、安全可靠、畅通无阻、松散效果好、蒸发强度大,彻底解决了泥料干燥过程中一系列技术难题。目前该套设备已在内蒙古、山西、山东、河北、江苏、河南、安徽、黑龙江、贵州等煤矿洗选企业投入使用,并创造出可观的经济效益和社会效益。

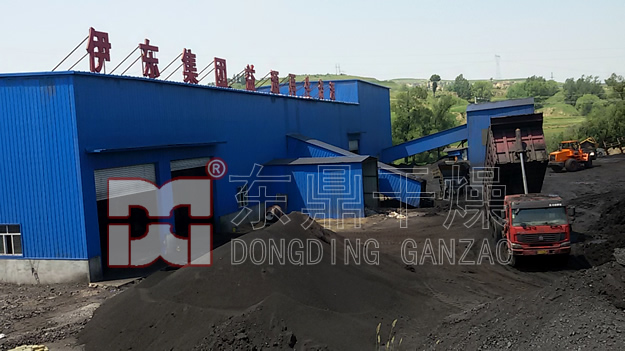

伊东集团煤泥烘干机
规  格 生产能力(T/D) 初水分(%) 终水分(%) 总功率(kw) 占地面积(m2) 备注
DDMG1918 300±10 25±5 ≤12 109 7m*25m --
DDMG2218 500±10 25±5 ≤12 128 8m*30m --
DDMG2520 700±12 25±5 ≤12 146 8m*30m --
DDMG2822 1000±15 25±5 ≤12 230 8m*40m --
DDMG3126 1500±20 25±5 ≤12 358 10m*40m --
DDMG3428 2000±30 25±5 ≤12 490 10m*45m

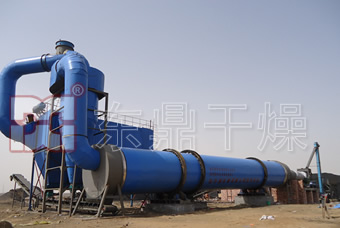

  滚筒煤泥烘干机系统设计充分考虑干燥入料的性质,在筒体内部结构上做了特殊设计,不仅提高了热效率,而且有效避免了物料在干燥机内的沾粘和过干燥现象,具有以下优良特性:

1、烘干机抗过载能力强,处理量大,燃料消耗少,干燥成本低;

2、采用顺流干燥方式,烟气与湿物料由同一侧进入干燥机,可以利用高温烟气获得很高的蒸发强度,烘干机出口温度低,热效率高;

3、可根据不同的物料性质改变运行参数,使物料在烘干机筒体内能够形成稳定的全断面料幕,质热交换更为充分;

4、煤泥烘干机系统采用新型给料、排料装置,杜绝了滚筒干燥机给料堵塞、不连续、不均匀和返料等现象,降低了除尘系统的负荷;

5、新型内部结构,强化了对已分散物料的清扫和热传导作用,消除了筒体内壁的沾粘现象,对物料水分、粘性的适应性更强;

6、该系统实现了 “ 零水平推力 ” ,大大减少了挡托轮的磨损,筒体运转平稳可靠;

7、烘干机采用 “ 调心式托轮装置 ” ,使托轮和滚圈的配合永远呈线性接触,从而大大降低了磨损和动力损耗;

8、可根据用户要求控制产品粒度和水分,烘干煤泥时产品水分可达 8% 以下,粒度可控制在 8mm 以下。




煤泥烘干机工艺流程

东鼎干燥煤泥烘干机系统根据煤泥在脱水过程中的各个阶段细分为六大工作区间,具体工作流程如下:物料由螺旋推进器推入滚筒干燥机后由大倾角导料板区间将其迅速导向倾斜扬料板区间,并随滚筒的转动和筒体的倾斜度,被自筒底提至筒顶而落下,形成“料幕”,高温烟气从中穿过使湿物料预热并蒸发部分水分,当物料又被提起、洒落重复几次后,移动到活动蓖条式翼板3区间,预热过的活动蓖条式翼板夹带物料提起洒落重复多次,与物料形成传导和对流质热交换,当物料移动到第四区间即带有清扫装置的圆弧形扬料板时,物料在滚筒内的最低处时,就将清扫链条压在最下面,同时将链条在上部空间接受的热量传递给物料,随滚筒的转动,物料又被提起、洒落,再次与烟气进行较为充分的质热交换。同时,圆弧内侧的清扫链条自动滑下,把扬料板内壁粘附的物料清扫下来,当清扫链条随滚筒转过垂线以后又在圆弧形扬料板背面拖动将粘附在扬料板外壁的物料清扫下来。随滚筒的不断回转,清扫装置配合圆弧形扬料板重复上述过程,即提升物料、洒落物料、清扫扬料板内壁、清扫扬料板外壁、清扫链条又被埋在物料中再重复提升,不断进行质热交换。物料中的水分也就不断被蒸发,当物料移动到第五区间时,一部分物料已经干燥便从扬料板蓖条的间隙漏下,不再参与提升,另一种湿的物料仍然留在扬料板圆弧内,被提升、洒落、干燥。物料到达第六区间时,物料与烟气基本完成质热交换,物料成为干后产品,烟气成为废气,为减少扬尘,第六区间不设扬料板,使物料滑落至排料箱,完成整个干燥过程。




东鼎大型煤泥烘干机系统主要由以下6部分组成。

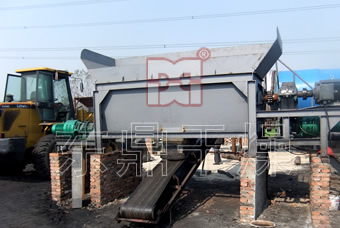

(1)原料装载系统:包括入料带式输送机、煤泥打散装置,刮板输送机(加装变频调速)以实现随时调节给料量的大小,确保均匀连续给料,并能保证干燥机入料口的密封性能。

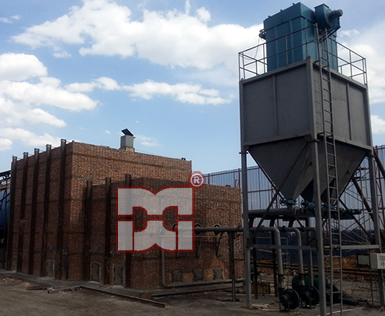

(2)燃烧供热系统:选用煤泥烘干专用热风炉、燃料上煤机、鼓风机等设备,确保向干燥系统提供稳定的高温热介质。
(3)干燥脱水系统:选用密封给料箱、螺旋推进器、滚筒干燥机、排料箱等设备,完成高水分物料与高温热介质的质热交换。
(4)环保除尘系统:选用旋风除尘器、螺旋输送机或星形锁气器、引风机、湿式除尘器等设备回收干燥产品中的微细颗粒,同时实现尾气达标排放。
(5)配电测控系统:选用成套配电装置、测控操作台、工业电视监控系统、就地箱、电动执行器等电气设备实现干燥系统集中或就地自动控制。
(6)产品运输系统:选用一部胶带运输机将干后产品运输到用户指定位置,其中靠近干燥机出料口的设备采用耐热且密封性能良好的输送设备。






序号 客户名称 物料 安装地点 建设规模
1 山西怀仁县凯胜德煤业有限公司 NEW 煤泥 山西怀仁 1200T/D×2
2 山西山阴县海之源洗煤有限责任公司 NEW 煤泥 山西山阴 1200T/D×2
3 山西星光洗煤有限公司 NEW 煤泥 山西怀仁 1200T/D
4 山西大同华宇煤业有限公司 煤泥 山西大同 25万吨/年
5 山西同欣洗煤有限责任公司 煤泥 山西右玉 20万吨/年
6 山西忻州后背储售煤有限公司 煤泥 山西忻州 1200T/D
7 山西怀仁福伟煤业有限公司 煤泥 山西怀仁 700T/D(二期项目)
8 同煤集团南窑出口煤站项目 煤泥 山西怀仁 10万吨/年(招标项目)
9 山西怀仁福伟(益祥)煤业有限公司 煤泥 山西怀仁 30万吨/年
10 山西兰花煤炭实业集团有限公司 煤泥 山西晋城 15万吨/年(招标项目)
11 山西怀仁县顺鑫源煤业有限责任公司 煤泥 山西怀仁 30万吨/年(技改项目)
12 山西金泽洗煤有限公司 煤泥 山西怀仁 25万吨/年
13 山西佳隆旺洗煤厂二期项目 煤泥 山西怀仁 1000T/D×2
14 山西国泰煤炭投资有限公司 煤泥 山西大同 700T/D
15 山西大同矿区源通煤业 煤泥 山西大同 700T/D
16 山西怀仁新兴煤业 煤泥 山西怀仁 700T/D
17 山西省左云县新源洗煤有限公司 煤泥 山西怀仁 700T/D
18 怀仁县全喜洗煤有限责任公司 煤泥 山西怀仁 1000T/D
19 怀仁县永久洗煤有限责任公司 煤泥 山西怀仁 700T/D
20 五寨县昌泰洗选煤有限公司 煤泥 山西忻州 300T/D
21 山西诺德科技有限公司 煤泥 山西朔州 300T/D
22 山西省原平市晋龙洗煤厂 煤泥 山西原平 500T/D
23 大同市艾华洗煤有限公司 煤泥 山西大同 700T/D
24 金地环保 煤泥 山西吕梁 1000T/D
25 内蒙古伊泰集团 煤泥 鄂尔多斯 150T/H(招标项目)
26 内蒙古准格尔旗力量煤业有限公司 煤泥 鄂尔多斯 80T/H(招标项目)
27 内蒙古伊东集团孙家壕煤矿 煤泥 内蒙古鄂尔多斯 2000T/D
28 鄂尔多斯市潮脑梁煤炭有限公司 原煤、精煤 内蒙古达拉特旗 5000T/D
29 内蒙古三维资源小鱼沟煤炭有限公司 煤泥 内蒙古准格尔旗 1000T/D
30 鄂尔多斯市鑫宇隆煤炭经销有限公司 原煤 内蒙古达拉特旗 1000T/D
31 土右旗大顺矿业东沟门煤矿 煤泥 内蒙古土右旗 1000T/D
32 河北敬业钢厂  NEW 钢渣 河北石家庄 500吨/D
33 河北磁县京发煤炭有限公司 煤泥 河北邯郸 700T/D
34 河北涉县石岭工业公司 煤泥 河北涉县 700T/D
35 张家口市同盛物资商贸有限公司 煤泥 河北张家口 1000T/D四期
36 张家口市同盛物资商贸有限公司 煤泥 河北张家口 1200T/D三期
37 张家口市同盛物资商贸有限公司 煤泥 河北张家口 800T/D二期
38 张家口市同盛物资商贸有限公司 褐煤 河北张家口 1000T/D设备改造
39 中瑞集团徐州万寨港项目 煤泥 江苏徐州 2000T/D设备改造
40 江苏辉威能源有限责任公司 煤泥 江苏徐州 1200T/D
41 盐城市苏宏电力燃料有限公司 褐煤、煤泥 江苏扬州 1000T/D+1000T/D
42 中建材国际贸易有限公司 煤泥 江苏省 1200T/D
43 上海天晟燃料有限公司(运行中) 煤泥 安徽淮南 700T/D
44 徐州高新建材机械研究所(运行中) 细煤渣 浙江宁波 500T/D
45 山东郓城百顺煤业 煤泥 山东郓城 700T/D
46 山东华丰烘干有限公司 煤泥 山东郓城 500T/D设备改造
47 山东邦凯物资贸易有限公司(运行中) 煤泥 山东济宁 500T/D设备改造
48 四川泸州晶源商贸(运行中) 煤泥 云南昭通 500T/D
49 沈煤集团鸡西盛隆矿业(运行中) 原煤 黑龙江鸡西 2000T/D
50 沛县福地煤炭销售有限公司(运行中) 褐煤 丹东东港 1000T/D×4设备改造
51 中特首诺(北京)冶金科技有限公司(运行中) 焦炭粉 甘肃嘉峪关 400T/D
52 平煤集团一矿(运行中) 煤泥 平煤一矿 500T/D
53 平顶山市亿佳煤香贸易有限公司(运行中) 蒙煤、煤泥 河南平顶山 500T/D
54 湖北悟能能源有限公司(运行中) 蒙煤 陕西三原 500T/D
