木屑的烘干工艺主要是从产量大小,成品物料特性,操作方便与否,一次性投资以及操作成本等方面考虑。为了满足客户的不同需求,特别是对生产场地有限制又要实现大规模木屑处理的情况,郑州东鼎在我司单筒木屑烘干机的基础上进行探索创新开发了新型三筒木屑烘干机,帮业主进一步优化生产工艺,进一步降低生产成本。该三筒木屑烘干机系统是根据木屑物料的特点,就如何提高物料填充率与物料在筒体内停留时间等问题对烘干机进行了全面技术改造, 采用新型组合式扬料装置,多层套筒结构,使物料无风洞现象,让木屑能够充分换热,脱水;并增加了粗细颗粒分离装置,大大提高热利用率,也提高了产量。三筒木屑烘干机经过我司不断升级,现已达到国际先进水平,不仅能处理木屑、竹屑等物料,还能处理粘性粘性较大的高水分糟渣物料如酒糟、果渣、药渣、酱糟等。

设备规格 | DDSG2010 | DDSG 2210 | DDSG 2510 | DDSG 2512 | DDSG 2912 |
日产量(t/d) | 63.5-144.5 | 67.5-154.0 | 83.5-193.0 | 100-227.0 | 120.0-268.0 |
蒸发水分能力(t/h) | 1.850 | 1.976 | 2.427 | 2.912 | 3.432 |
原料水分(%) | 35~60% | 35~60% | 35~60% | 35~60% | 35~60% |
干料水分(%) | 12~15% | 12~15% | 12~15% | 12~15% | 12~15% |
干燥温度(℃) | 270℃±3 | 270℃±3 | 270℃±3 | 270℃±3 | 270℃±3 |
总装机(kw) | 78 | 85 | 110 | 125 | 135 |
总重量(kg) | 25000 | 27000 | 35000 | 38000 | 43500 |
设备占地面积(m2) | 8m×18m | 10m×18m | 10m×18m | 10m×20m | 10m×22m |
三筒木屑烘干机设备主要特点:
1.自动控制,可以确保烘干出的锯末水分均匀稳定。
2.自动去石、除铁,可以确保所烘木屑的杂质不进入后道工序。
3.设备所需投资是国外进口产品的1/6。
4.筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率50%以上。
5.采用尾部传动,传动更平稳、可靠;彻底改变托轮转动经常打滑影响生产现象。
6.比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。
7.多种周向扬料组合分布,有效调控烘干时间。烘干效果好。
8.可根据用户要求轻松调控所要的终水份指标。
9.采用变频调速控制物料流量,可根据用户需要轻松调控所要的终水分指标。
10.出气温度低,除尘设备使用时间长,可连续生产进行下道工序。
11.配套新型节能热风炉,高效节能、热工可控、操作简单,煤耗下降高达60%左右。
1.自动控制,可以确保烘干出的锯末水分均匀稳定。
2.自动去石、除铁,可以确保所烘木屑的杂质不进入后道工序。
3.设备所需投资是国外进口产品的1/6。
4.筒体自我保温热效率高达70%以上(传统单筒烘干机热效率仅为35%),提高热效率50%以上。
5.采用尾部传动,传动更平稳、可靠;彻底改变托轮转动经常打滑影响生产现象。
6.比单筒烘干机减少占地50%左右,土建投资降低50%左右,电耗降低60%。
7.多种周向扬料组合分布,有效调控烘干时间。烘干效果好。
8.可根据用户要求轻松调控所要的终水份指标。
9.采用变频调速控制物料流量,可根据用户需要轻松调控所要的终水分指标。
10.出气温度低,除尘设备使用时间长,可连续生产进行下道工序。
11.配套新型节能热风炉,高效节能、热工可控、操作简单,煤耗下降高达60%左右。

三筒木屑烘干机工艺原理
湿木屑由供料装置进入滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。
湿木屑由供料装置进入滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动至内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到最佳干燥状态。物料行至中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成干燥目的。

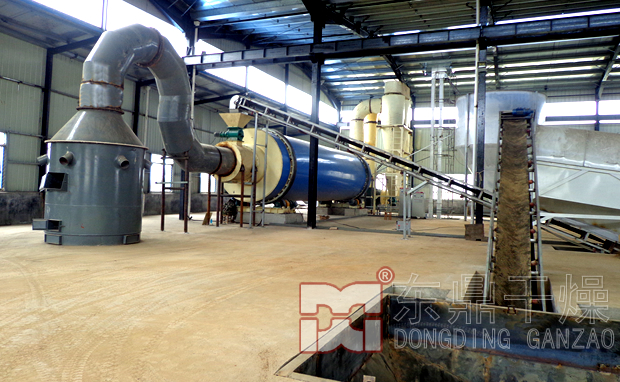

三筒木屑烘干机系统主要结构:热风炉、多层套筒转筒烘干主机(内筒、中筒、外筒)、螺旋进料机、风管、旋流干燥器、旋风除尘器、风机、布袋除尘器 、控制柜、其他标准件(如螺栓、温控探头,密封垫等)、储料料仓 、进料皮带(由储料料仓至螺旋进料机口)、出料皮带(由螺旋出料口至干料料仓)
